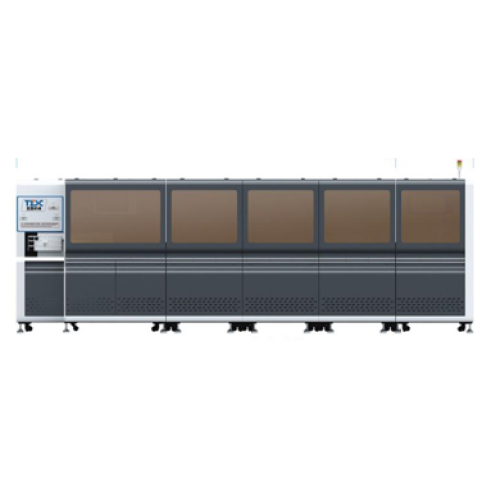

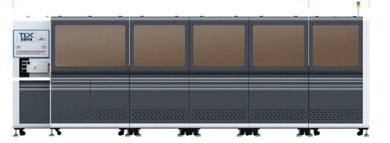

Máquina automática de corte, decapagem e crimpagem de fios D601U
A D601U é uma máquina combinada de processamento de chicotes de fios totalmente automática construída pela Dongguan Yixin Machinery Co., Ltd. Uma linha pode fazer corte de fios, decapagem, crimpagem de terminais , marcação a laser, rosqueamento de tubos , cozimento e inserção de carcaças .
Cada função é seu próprio módulo com configuração de um botão, portanto as unidades são rápidas de montar e desmontar. Você escolhe os módulos que seu chicote precisa e nós construímos a linha adequada. Você poderá adicionar mais módulos posteriormente se sua produção mudar.
PRINCIPAIS RECURSOS:
A precisão de corte é de 0,5 mm + comprimento de corte × 0,2%, com controle de comprimento de circuito fechado por codificador. A máquina opera até 30 tipos de fios ao mesmo tempo, de 26AWG a 16AWG, em comprimentos de 200 a 9.999 mm. A unidade de crimpagem servo possui fácil ajuste de altura de crimpagem e capacidade de 2,0 T, que pode ser personalizada. A velocidade é de 2,5 segundos por peça quando o comprimento do fio retido é inferior a 700 mm. Um alimentador de arame, monitoramento de pressão e inspeção visual CCD são padrão.
DETECÇÃO INTEGRADA
A máquina verifica a presença do fio, o nó do fio, a presença do terminal, o descascamento anormal do núcleo do fio, a pressão do terminal e a inserção do terminal com força de tração correspondente ao terminal e ao conector. Você também pode definir uma taxa de rejeição.
UNIDADES DE MÓDULO
Unidade de corte: corte de comprimento fixo, decapagem e inspeção do fio central, comprimento de decapagem de até 10 mm.
Unidade de Rosqueamento: duas estações de rosqueamento por unidade, expansíveis para três unidades e 10 estações.
Unidade de marcação e crimpagem a laser: marcação a laser, rosqueamento de tubos (10-20 mm), crimpagem e pré-retração térmica.
Unidade de cozimento: aquecimento de alta potência com resfriamento por sopro de ar.
Unidade de crimpagem: modelos de estações de crimpagem duplas ou triplas, até 10 estações de crimpagem.
Unidade de inserção de cabeça única: caixas até C40 × L20 × A18 mm, máx. 3 × 20 cavidades.
Unidade de inserção de múltiplas cabeças: caixas até C50 × L50 × A35 mm, máx. 3 × 20 cavidades, detecção padrão de inserção e recuo, até 15 alojamentos por chicote.
A rosca do tubo e a unidade de cozimento não são padronizadas e precisam de personalização.
AMOSTRA DE CONFIGURAÇÃO
Uma configuração típica é uma estação de alimentação de arame, uma estação de crimpagem com 2 máquinas terminais e uma estação de inserção. As quantidades e módulos das estações são decididos por aplicação.
COMPONENTES PRINCIPAIS
Sistema de controle e servo motor Inovance, cilindros AirTAC, parafuso de esfera TBI, guia linear Hiwin, amplificador de fibra Panasonic, módulo de transmissão Xiaoxiang com guias lineares Hiwin e monitoramento de pressão Suolu / Huizhong / Xunye.
SERVIÇO E SUPORTE
A máquina completa tem garantia de 1 ano, excluindo peças de desgaste e consumíveis. Entregamos, instalamos e comissionamos no local e treinamos seus operadores até que eles possam operar a máquina com confiança. O suporte técnico vitalício está incluído e as atualizações de software são gratuitas de acordo com suas necessidades. Após o período de garantia, as peças de reposição são fornecidas ao preço de custo.
